stroje BOMAG

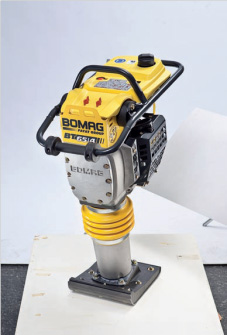

Vibrační pěchy
Vibrační pěchy BOMAG jsou určeny převážně pro zemní zhutňovací práce při stavbě příkopů, kanalizace a vedení potrubí, při stavbě zahrad a parků. Při stavbě silnic se tato dusadla výborně hodí pro dokončovací práce a pro hutnění krajnic. Pěchy mají robustní konstrukci a velmi snadno se přepravují. Firma Testa s.r.o. má tyto pěchy k dispozici ve své půjčovně stavební mechanizace.
Přednosti vibračních pěchů BOMAG:
- velký, snadno přístupný vzduchový filtr pro vysokou životnost i v extrémních podmínkách
- robustní kryt motoru, který chrání motor před mechanickým poškozením ze všech stran
- antikorozní, proti vytékání zajištěná palivová nádrž
- zesílená odstředivá spojka s dlouhou životností
- plynulé nastavování počtu úderů
- vibracím odolné vodicí rameno
- spolehlivý speciální membránový karburátor
- výkonostně silný motor
Standardní vybavení:
- elektronické zapalování
- mazání olejové vany (čtyřtaktní motory)
- antikorozní umělohmotná palivová nádrž
- umělohmotná dusací noha s otěruvzdornou ocelovou deskou
- proti vibraci zajištěné vodící rameno
- automatické odpojení zapalování motoru při nedostatku motorového oleje
Přídavné vybavení:
- přepravní zařízení
- různá prodloužení dusací nohy
- počítadlo motohodin s otáčkoměrem
Model | Hmotnost (kg) | Pracovní šířka (cm) | Síla úderu (kN) | Motor |
BT 60 | 58 | 23 | 15 | Honda GX 100 |
BT 65 | 68 | 28 | 17 | Honda GX 100 |
BVT 65 | 65 | 28 | 16 | Honda GX 100 |
BT 80 D | 81 | 33 | 17.5 | Yanmar L 48 |
Jednosměrné vibrační desky
Jednosměrné vibrační desky BOMAG nabízí široké možnosti výběru různých typů motorů, pracovních hmotností a pracovních šířek. Všechny jednosměrné desky mají základovou desku vyrobenu z vysoce kvalitní otěruvzdorné litiny. Stroj a vodící rameno jsou konstruovány tak, aby bylo možné pracovat se strojem i podél bočních překážek (jako např. podél zdi), přičemž vodící rameno je překlápěcí přes desku a jeho uložení minimalizuje přenos vibrací do rukou obsluhy. Stabilní ochrana motoru ochranným rámem zajišťuje vysokou bezpečnost v tvrdých provozních podmínkách a samotný rám pak nabízí zároveň pomoc při přepravě stroje (v rámu je integrovaný bod pro zavěšení stroje). Velmi jednoduše se přepravuje i díky bočním úchytům pro ruce.
Model | Hmotnost (kg) | Pracovní šířka (cm) | Síla úderu (kN) | Motor |
BP 10/35 | 65 | 350 | 10 | Honda GX 120 |
BP 12/40 | 72 | 400 | 12 | Honda GX 120 |
BP 12/50 A | 75 | 500 | 12 | Honda GX 120 |
BP 20/50 | 95 | 500 | 20 | Honda GX 160 |
BP 25/50 | 108 | 500 | 25 | Honda GX 160 |
BP 20/50 D | 109 | 500 | 20 | Hatz 1B20 |
BP 25/50 D | 122 | 500 | 25 | Hatz 1B20 |
BVP 10/36 | 83 | 360 | 10 | Honda GX 120 |
BVP 18/45 | 91 | 450 | 18 | Honda GX 160 |
Rozsah využití:
- nasazení při pokládce zámkové dlažby (s využitím vulkolánové tlumící desky, při práci s pískem, štěrkem)
- při výstavbě potrubního vedení
- spojovací a dokončovací práce na horkém nebo na studeném asfaltu (BP 12/50 A)
- pro speciální požadavky ve stavebním průmyslu
- při výstavbě zahrad a parků
Desky se vyznačují těmito přednostmi:
- lehká přeprava na staveniště
- vysoká spolehlivost
- komfort osluhy
- vysoký rozsah využitelnosti
- obejdou se téměř bez údržby (až na kontrolu a výměnu motorového oleje a na čištění vzduchového filtru)
Příslušenství:
- zkrápění
- přepravní kolečka
- vulkolánová podložka
Vulkolánová podložka je koncipována pro nasazení při pokládání zámkové dlažby. Pro práci, při které je potřeba zkrápění, se uplatní nádrž na vodu.

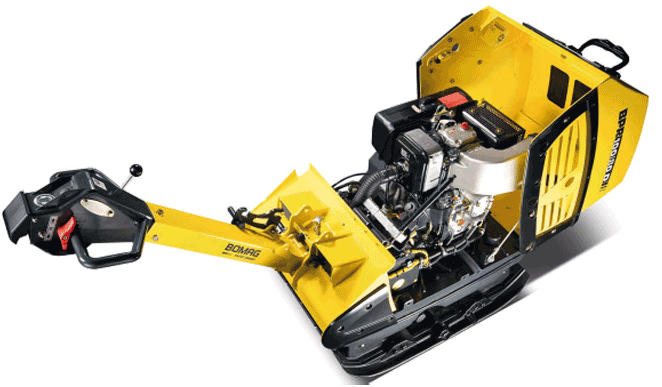

Obousměrné vibrační desky
Obousměrné vibrační desky BOMAG jsou určeny pro použití jak při zemních pracích, tak pro hutnění asfaltu (BPR 25/40 a 25/50). Jsou vhodné hlavně pro sypké materiály, které se nelepí, tzn. štěrk, písek, štěrkopísek, zámková dlažba a dlažební kostky. Používají se při stavbě cest, silnic, výkopů a základů. Při práci na asfaltu se obousměrné desky hodí všude tam, kde se kvůli své velikosti či hmotnosti není vhodný válec. Desky mají velmi jednoduché ovládání, zaručující komfort obsluze a její vysokou výkonnost.
Jednotlivé desky se liší:
- svou hmotností
- druhem motoru (naftový nebo benzínový) a značkou (Hatz, Lombardini, Honda)
- vibrační amplitudou a frekvencí
- rozdílnou pracovní šířkou
Desky se vyznačují těmito přednostmi:
- dokonalé odpružení ovládací oje zabraňuje přenosu vibrací na obsluhu
- vysoký komfort osluhy (ovládací páky jsou umístěny velmi pohodlně a blízko)
- jednobodové uchycení pro jeřáb umožňuje snadnou nakládku a vykládku stroje
- jako příslušenství je možno k deskám dodat podvozek s kolečky pro snadnější přepravu
- schematický nákres zaručuje bezchybnou obsluhu
- robustní rám a kryt motoru zajišťuje stálou ochranu stroje
Příslušenství:
- elektrický startér
- přepravní kolečka
- vulkolánová podložka
- rozšiřovací desky
- nářadí
- ECONOMIZER- zařízení na poměrné měření míry zhutnění pro desky nad 45 kN
Model | Hmotnost (kg) | Pracovní šířka (cm) | Síla úderu (kN) | Motor |
BPR 25/40 | 111 | 400 | 25 | Honda GX 160 |
BPR 25/40D | 129 | 400 | 25 | Hatz 1B20 |
BPR 25/50 | 120 | 500 | 25 | Honda GX 160 |
BPR 25/50D | 139 | 500 | 25 | Hatz 1B20 |
BPR 35/42D | 190 | 420 | 35 | Hatz 1B20 |
BPR 35/42DE | 211 | 420 | 35 | Hatz 1B20 |
BPR 35/60 | 195 | 600 | 35 | Honda GX 160 |
BPR 35/60D | 205 | 600 | 35 | Hatz 1B20 |
BPR 35/60DE | 226 | 600 | 35 | Hatz 1B20 |
BPR 45/55DE | 396 | 450/550 | 45 | Lombardini 15 LD 440 |
BPR 50/55DE | 401 | 450/550 | 50 | Hatz 1B40 - elektro |
BPR 55/65DE | 456 | 450/650 | 55 | Lombardini 15 LD 440 |
BPR 60/65DE | 456 | 450/650 | 60 | Hatz 1B40 - elektro |
BPR 70/70DE | 579 | 550/700 | 70 | Hatz 1D81Z - elektro |
BPR 100/80DE | 712 | 650/800 | 100 | Hatz 1D90S - elektro |
BPH 80/65SE* | 762 | 650/800 | 80 | Hatz 1D90W - elektro |
*dálkové ovládání, hydraulický pohon
Ručně vedené vibrační jednoválce
Ručně vedené vibrační jednoválce BOMAG jsou koncipovány pro práce na asfaltu a pro zemní práce. Základem jejich vysokého hutnícího výkonu je kompaktní konstrukce. Jejich enormní obratnost je předurčuje pro použití při stavbě chodníků, krajnic, cest pro pěší i auta, příjezdových garážových cest, atd. Jednoválce zaručují stále dobrý hutnící výkon i v podmínkách dlouhotrvajícího tvrdého zatížení.
Přednosti jednoválců:
- trvale mazaná ložiska vibrace budícího hřídele jsou bezúdržbová
- BW 71 E má velmi dlouhý interval mezi výměnami hydraulického oleje a filtru
- v oleji pracující lamelová spojka je nastavitelná a odolná otěru
- jednoduchá mechanická stavba stroje zaručuje dlouhé nasazení stroje s minimálními servisními nároky
- jejich motory jsou robustní a mají vysoký výkon
- mohutná kapotáž se obtížně deformuje
- nádrže na vodu jsou z vysoce stabilního materiálu odolného korozi
Pohodlí a bezpečnost obsluhy:
- výškově stavitelná vodící oj s ergonomicky umístěnými ovládacími pákami
- velkoobjemová nádrž na vodu umožňuje prodloužit intervaly mezi plněními
- snadné a lehké ovládání
- válce jsou vybaveny ochranným zařízením při jízdě dozadu a bezpečnostním spínačem
- konstrukce stroje umožňuje snadnou práci i podél zdí a obrubníků
- kvalita válcovaného povrchu je vysoká díky konstrukci běhounu
Příslušenství:
- lakování na přání
- gumové kolo (pro BW 71 E)
Model | Hmotnost (kg) | Pracovní šířka (cm) | Odstředivá síla (kN) | Motor |
BW 55E / 4 | 161 | 560 | 10 | Honda GX 120 |
BW 71E - 2 | 488 | 710 | 16 | Hatz 1B20 - elektro |

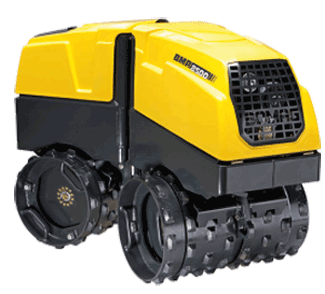

Příkopový válec BMP 8500
Příkopové válce BOMAG byly vyvinuty speiálně pro zemní práce. Robustní konstrukce, výkonově silný motor a dobrá stoupavost stroje, to vše činí tyto stroje nenahraditelnými při výstavbě kanalizace, při pokládkách trubek, při doplňkových pracích při stavbě budov, při výstavbě příkopů a skládek.
Jeho přednosti:
- vysoká flexibilita při využití stroje (výměnné šířky bandáží, rozšiřovací bandáže 610/850 mm, různé profily, možnosti ovládání)
- robustní konstrukce (litinový rám, deformacím odolná kapotáž stroje)
- sériově dodávaný snímatelný ovládací pult s dálkovým kabelovým ovládáním
- dobrá trakce díky pohonu všech bandáží
- nízko položené těžiště
- stoupavost až 55%
- vysoký výkon hutnění (vibrační systém s 80 kN odstředivé síly a s velkou amplitudou - 2.1 mm) řadí tyto stroje mezi nejvýkonnější stroje ve své kategorii
- snadno přístupné jednotlivé komponenty stroje díky doširoka se otevírajícímu krytu
Model | Hmotnost (kg) | Pracovní šířka (cm) | Odstředivá síla (kN) | Motor |
BMP 8500 | 1 595 | 850 | 72/36 | KubotaD1005 - voda |

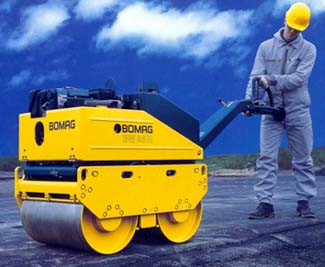

Ručně vedené tandemové vibrační válce
Ručně vedené vibrační dvouválce BOMAG jsou určeny pro univerzální nasazení a lze je využívat při hutnění zeminy, štěrku, písku a asfaltu. Jsou s hydrostatickým pojezdem. Vzhledem k jejich vysokému výkonu při hutnění a kompaktní konstrukci se skvěle hodí pro stavbu cyklostezek, tenisových kurtů a sportovních hřišť, cest, vjezdů, zemědělských a lesních cest. Vysoká úroveň bezpečnosti a komfortní obsluha stroje zajišťuje vysoký výkon a produktivitu.
Model | Hmotnost (kg) | Pracovní šířka (cm) | Odstředivá síla (kN) | Motor |
BW 65 HE | 757 | 650 | 22 | Hatz 1D41S - elektrostart |
BW 75 HE | 1 040 | 750 | 40 | Yanmar L100EE - elektrostart |
Videoukázky strojů naleznete ZDE.
