Minibox SBH 100

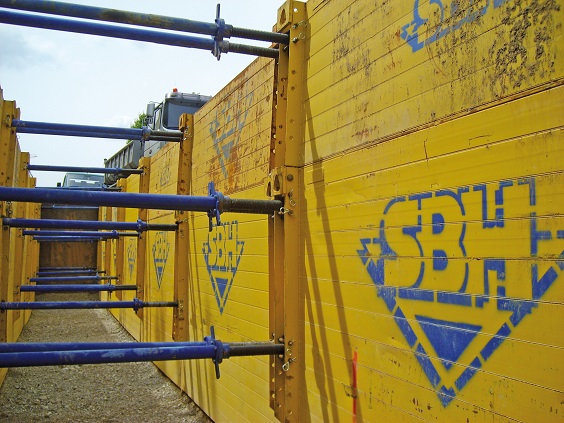

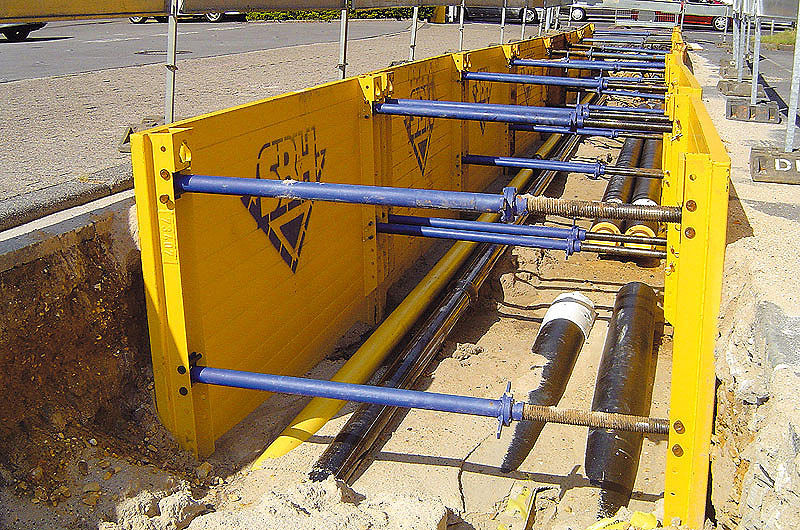

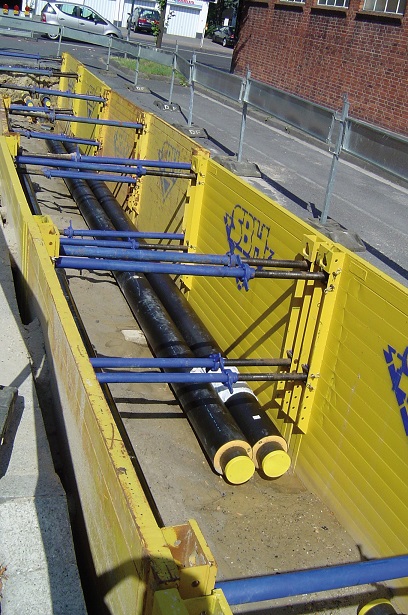

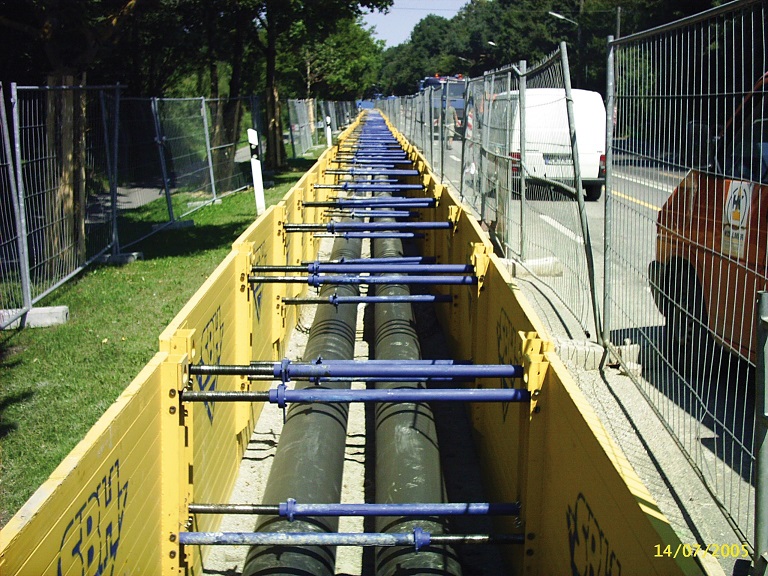

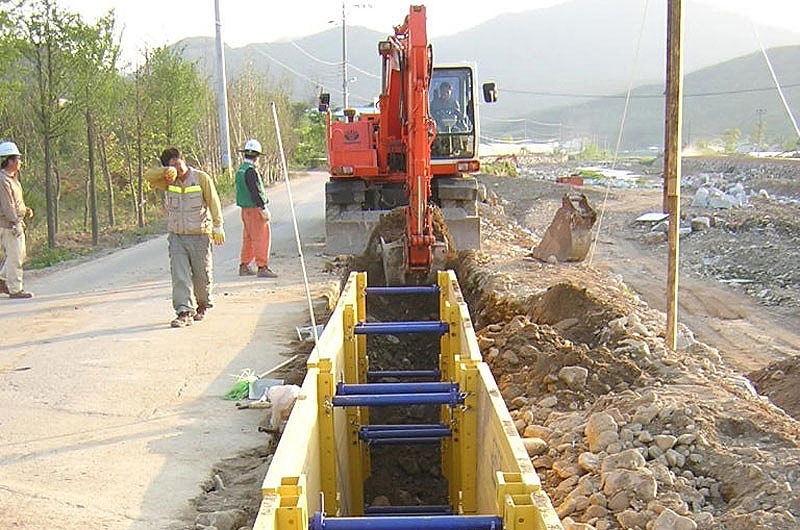

Série 100 (minibox) je lehký "univerzální" pažící box, vhodný pro všechny pažící práce v městské zástavbě (práce při pokládání potrubí a podpírání) v rozsahu do 3 m a maximálního zemního tlaku 33.8 kN/m2. Při srovnání s těžší řadou se jedná o levný, zároveň bezpečný, dobře stabilní a dobře ovladatelný pažící box.SBH - série 100 je ideální pažení pro práci s minibagrem, bagrnakladačem nebo s kolovým bagrem, které vykazují jen malou nosnost.
Optimální použití je:
- při stavbě potrubí a kabelů uvnitř měst
- při všech pracech na domovních přípojkách
- při revizích a poruchách vodních, plynových a elektrických vedení
Proti ohybu tuhá konstrukce je dimenzována pro zemní tlak od 16.1 do 33.8 kN/m2 v závislosti na délce pažícího boxu (2 - 3.5 m). Maximální průchodná výška rour je 0.96 m při dvoumetrovém boxu.
Videoukázku postupu usazení naleznete ZDE.
| Max. doporučená hloubka výkopu: | 3,6 m |
| Délka desek: | 2 - 3,5 m |

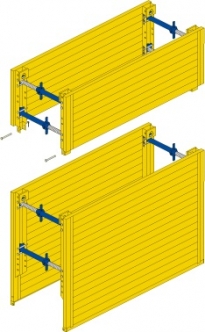

| Výška základního prvku: | 1,6 - 2,6 m |
| Výška nástavbového prvku: | 0,6 - 1 m |
| Pracovní šířka: | 0,53 - 3,08 m |
| Hmotnost boxu: | 570 - 1230 kg |
Hodnocení: 10/10
Autor: Testa Jesenice
1) Od jaké hloubky výkopu je nutné používat pažení?
Z legislativních požadavků vyplývá, že pažení musí být provedeno u výkopů, kdy hloubka je větší než 1,3 m v zastavěném území a při hloubce výkopu vetší než 1,5 m v nezastavěném území.
2) Jaké je vhodné pažení v městské zástavbě?
V městské zástavě můžete použít klasické ocelové boxy pažení, kdy daný typ pažení se odvíjí od hloubky výkopu. V místech, kde můžete narazit na příčné vedení, se používá komorové pažení. V návaznosti na použití různých typů pažnic lze tento systém používat až do maximální hloubky cca 6 m. Při hloubce do 3 m lze použít lehčí, hliníkové komorové pažení.
3) Lze zapažit i stavební jámy například na přečerpávací stanice?
Ano, při stavbě přečerpávací stanice lze použít typ kluzného pažení s rohovými kluznicemi jako šachtu. Lze zapažit stavební jámu jak např. o velikosti 2,5 x 2,5 m a hloubce 3,5 m, tak i 10 x 6 m a hloubce 8 m.
4) Jaké faktory nejvíce ovlivňují zemní tlak?
Zemní tlak se zvyšuje se vzrůstající hloubkou výkopu. Dále zemní tlak ovlivňuje také např. postranní zvlnění terénu, zátěž ze základů blízkých okolních staveb, zátěž dopravou na stavbě nebo okolní kolejovou dopravou, hladina spodní vody atd.
