Standartní pažení SBH 600

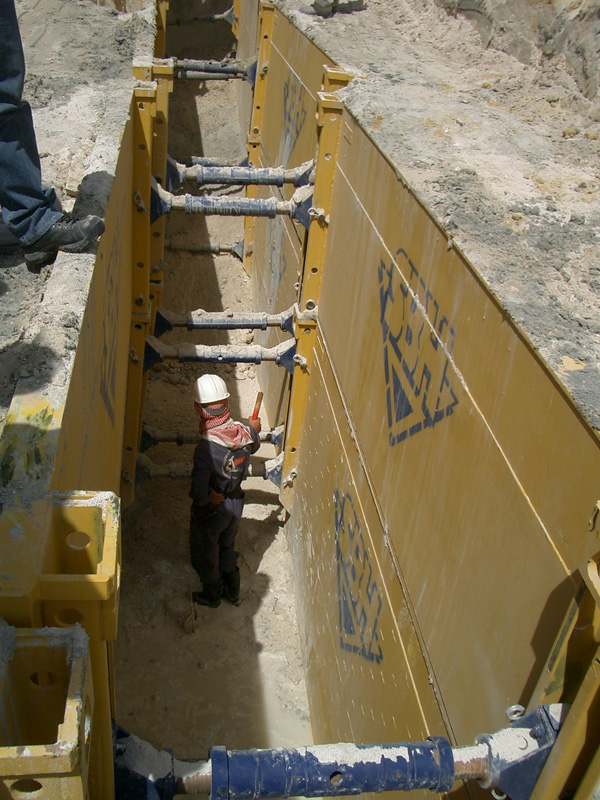

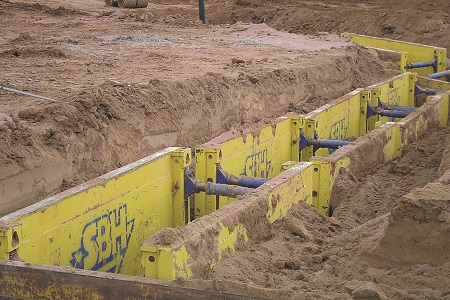

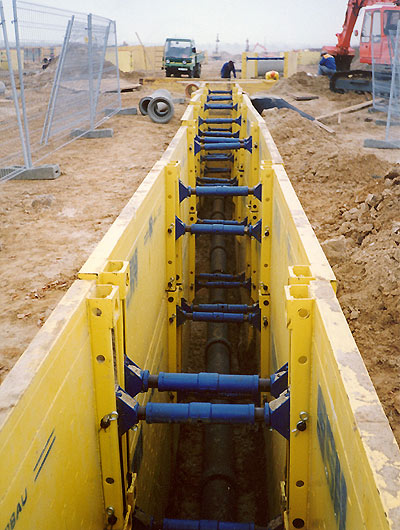

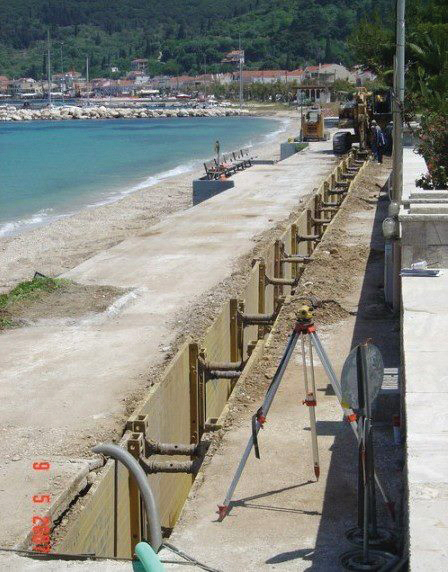

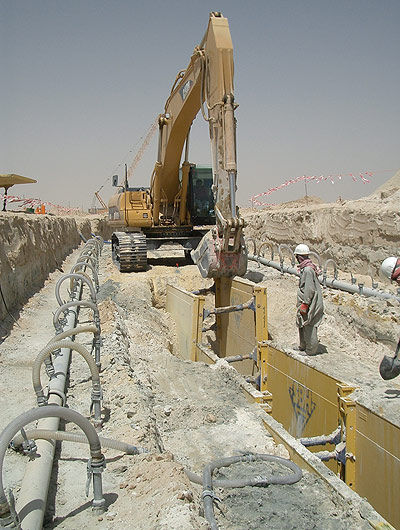

Standardní pažící box série 600 je nejvšestrannější pažící box a hodí se zvláště pro hloubky mezi 4 až 6 m. Maximální hloubka výkopu je 5.4 m. Maximální zemní tlak je povolen 33.4-76.5 kN/m2 pro boxy délek 5 až 2 m.
Box série 600 je nejvíce kupovaný pažící box na světě, má vyměnitelná násuvná vřetena a zesílenou deskovou stavbu se 100 mm tloušťkou stěn. Pro velkou stabilitu je standardní pažící box ideální příkopové pažení a hodí se velmi dobře pro vestavbu i vynětí v usazovacím i spouštěcím postupu.

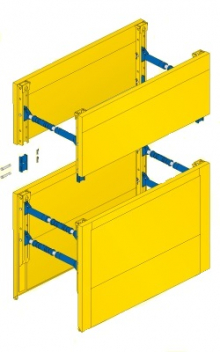

Při větších hloubkách, než je základní prvek 2.6 m, je možno pažící box SBH 600 pomocí dvou nástavbových boxů nastavit do maximální výšky 5.4 m. Při všech hloubkách příkopů je možno pokládat roury do 4.6 m délky a vnějším průměru do 1.5 m. Pažení je kompatibilní se systémy Krings KS 100 a VB 100.
Videoukázku postupu usazení naleznete ZDE.
| Max. doporučená hloubka výkopu: | 5,4 m |
| Délka desek: | 3 - 6 m |
| Výška základního prvku: | 2,4 a 2,6 m |
| Výška nástavbového prvku: | 1,4 m |
| Pracovní šířka: | 0,98 - 4,26 m |
| Hmotnost boxu: | 1950 - 3910 kg |
Hodnocení: 10/10
Autor: Testa Jesenice
1) Od jaké hloubky výkopu je nutné používat pažení?
Z legislativních požadavků vyplývá, že pažení musí být provedeno u výkopů, kdy hloubka je větší než 1,3 m v zastavěném území a při hloubce výkopu vetší než 1,5 m v nezastavěném území.
2) Jaké je vhodné pažení v městské zástavbě?
V městské zástavě můžete použít klasické ocelové boxy pažení, kdy daný typ pažení se odvíjí od hloubky výkopu. V místech, kde můžete narazit na příčné vedení, se používá komorové pažení. V návaznosti na použití různých typů pažnic lze tento systém používat až do maximální hloubky cca 6 m. Při hloubce do 3 m lze použít lehčí, hliníkové komorové pažení.
3) Lze zapažit i stavební jámy například na přečerpávací stanice?
Ano, při stavbě přečerpávací stanice lze použít typ kluzného pažení s rohovými kluznicemi jako šachtu. Lze zapažit stavební jámu jak např. o velikosti 2,5 x 2,5 m a hloubce 3,5 m, tak i 10 x 6 m a hloubce 8 m.
4) Jaké faktory nejvíce ovlivňují zemní tlak?
Zemní tlak se zvyšuje se vzrůstající hloubkou výkopu. Dále zemní tlak ovlivňuje také např. postranní zvlnění terénu, zátěž ze základů blízkých okolních staveb, zátěž dopravou na stavbě nebo okolní kolejovou dopravou, hladina spodní vody atd.
