Lehké pažení SBH 300

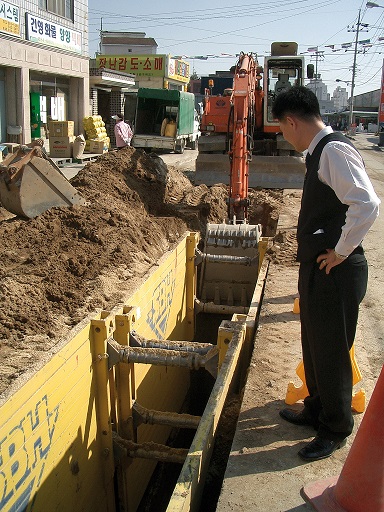

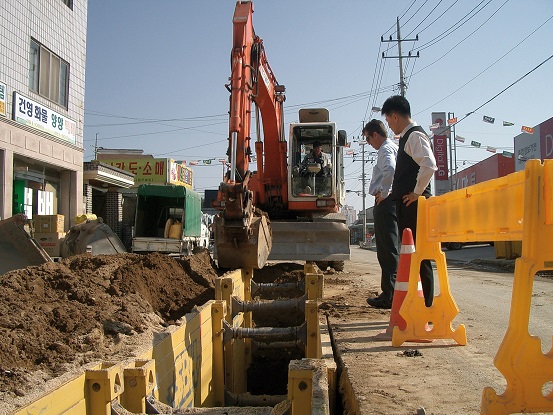

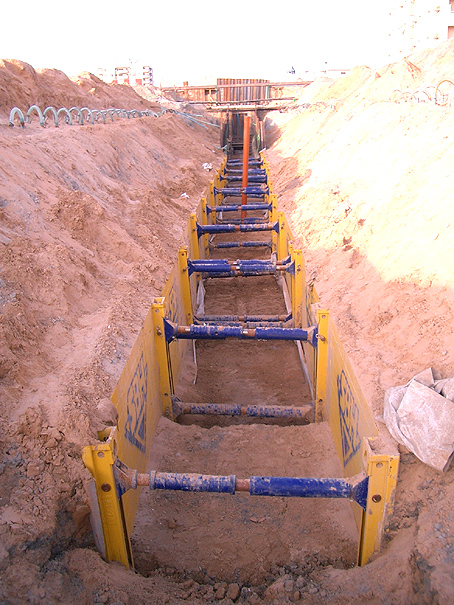

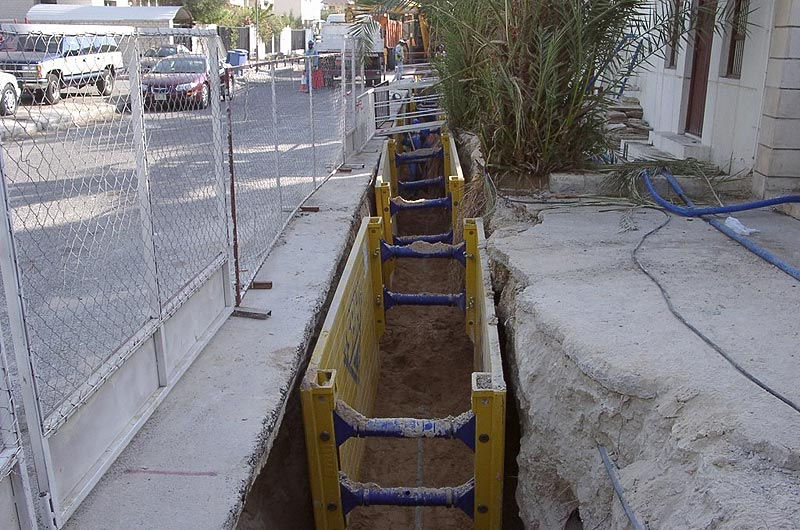

Lehký box - série 300 je ideální pažící box pro menší a středně velká staveniště, či také sanace kanálů. Maximální dovolená pažící hloubka je 3.9 m při maximální průchodné výšce rour 1.3 m. Plynule stavitelná vřetena zajišťují pracovní šířku 980 - 1260 mm nebo 810 - 960 mm. Pracovní šířku lze zvětšovat pomocí mezitrubek o délkách 500 až 3000 mm. Konstrukce vřetene SBH umožňuje jejich snadnou demontáž a údržbu a díky speciálně konstruované přírubě vyšší stabilitu. Zachycené zatížení se přejímá přes kloubové pružné spojky mezi vřeteny a pažící deskou, a proto lze vestavbu i zpětné dobývání jak v usazovacím, tak ve spouštěcím postupu provést bez problémů. Box je povolen pro maximální zemní tlak 25.3 - 40 kN/m2.

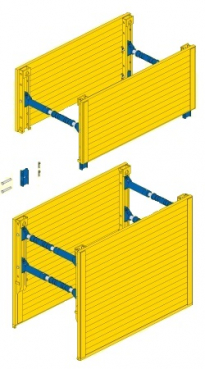

Lehký pažící box od firmy SBH je v principu lehčí provedení standardního pažícího boxu, ale s tloušťkou desek jen 6 cm a výškou desek 2, 2.4 a 2.6 m. Maximální průchodná výška rour je 1.3 m u 2.4 a 2.6 m vysoké desky. Horní hrana pažících desek je zesílená. Pažení je kompatibilní se systémy Krings KS 60 a VB 60.
Max. doporučená hloubka výkopu: | 4 m |
Délka desek: | 2 - 3,5 m |
Výška základního prvku: | 2 - 2,6 m |
Výška nástavbového prvku: | 1,3 m |
Pracovní šířka: | 0,98 - 4,26 m |
Hmotnost boxu: | 920 - 1890 kg |
Hodnocení: 10/10
Autor: Testa Jesenice
1) Od jaké hloubky výkopu je nutné používat pažení?
Z legislativních požadavků vyplývá, že pažení musí být provedeno u výkopů, kdy hloubka je větší než 1,3 m v zastavěném území a při hloubce výkopu vetší než 1,5 m v nezastavěném území.
2) Jaké je vhodné pažení v městské zástavbě?
V městské zástavě můžete použít klasické ocelové boxy pažení, kdy daný typ pažení se odvíjí od hloubky výkopu. V místech, kde můžete narazit na příčné vedení, se používá komorové pažení. V návaznosti na použití různých typů pažnic lze tento systém používat až do maximální hloubky cca 6 m. Při hloubce do 3 m lze použít lehčí, hliníkové komorové pažení.
3) Lze zapažit i stavební jámy například na přečerpávací stanice?
Ano, při stavbě přečerpávací stanice lze použít typ kluzného pažení s rohovými kluznicemi jako šachtu. Lze zapažit stavební jámu jak např. o velikosti 2,5 x 2,5 m a hloubce 3,5 m, tak i 10 x 6 m a hloubce 8 m.
4) Jaké faktory nejvíce ovlivňují zemní tlak?
Zemní tlak se zvyšuje se vzrůstající hloubkou výkopu. Dále zemní tlak ovlivňuje také např. postranní zvlnění terénu, zátěž ze základů blízkých okolních staveb, zátěž dopravou na stavbě nebo okolní kolejovou dopravou, hladina spodní vody atd.
